大型電子衡器用稱重信號發生器的選材與制作

---

時間：2015-12-01 10:14:12 作者：qicheheng

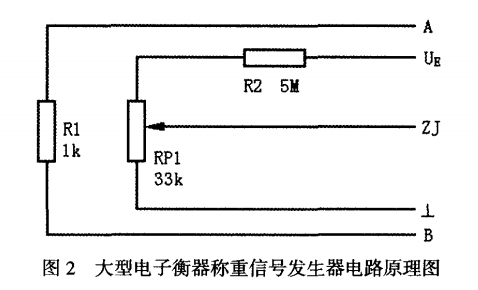

大型電子衡器一般指電子軌道衡和一些特種大型電子衡器，其稱量量程均在100t以上，雖然有的電子汽車衡的稱量量程也有很多一百多噸的，但它的稱重臺面下裝置的稱重傳感器較多，通常可達8只～12只，而電子軌道衡等通常只裝設4只稱重傳感器，所以其載荷量就大，供橋電壓也較高，通常為l2V～24V。基于以上考慮，適用于大型電子衡器的稱重信號發生器如圖2所示。



圖2中的“u”端接12V～24V的供橋電源正極；“ZJ”端為信號輸出端；“上”端為輸出信號的接地端；A、B兩端為激勵端，用以模擬電阻應變式稱重傳感器的形式，避免供橋電源空載。

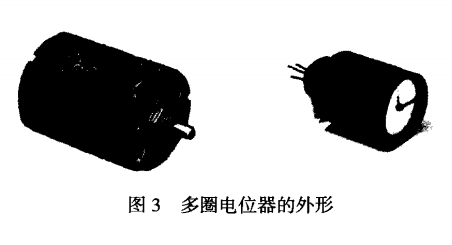

對于以上兩種稱重信號發生器，對元件的要求雖然并不苛刻，但還是要有一定講究的。為了精細地調節信號輸出電壓，電位器RP1必須選用多圈旋轉精密類線繞式電位器，如WXD7—23或WXD2—53型等，其中WXD2—53型附帶指示刻度盤，觀察一下該指示刻度盤，電位器滑動臂的停滯位置就一目了然，還可通過指示刻度盤的指示值很容易換算出信號輸出電壓，使用起來相當方便。可選用之列的多圈電位器的外形如圖3所示。



對于圖1和同2中的各個固定電阻，原則上應選用溫度系數小、穩定性好的金屬膜電阻或類似性能的電阻。

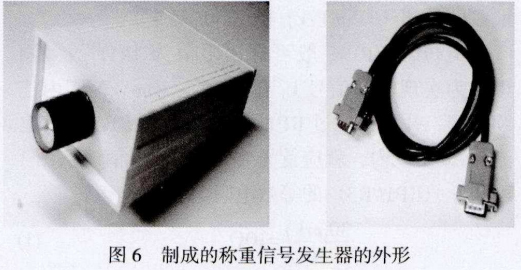

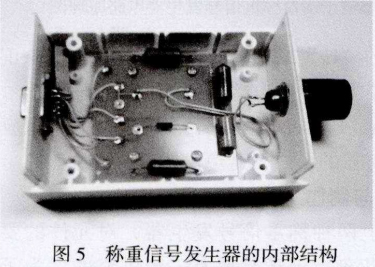

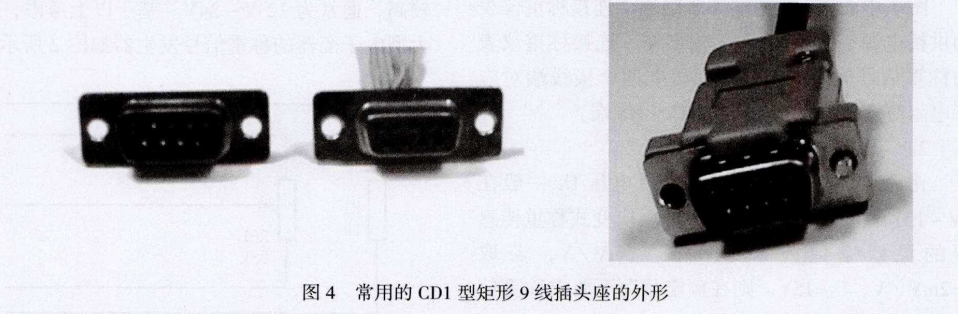

把全部元件安裝在一小塊電路板上(如環氧樹脂玻璃纖維板或制成PCB形式)，到電子市場購買一個DIY產品的小盒子，將電路板用自攻螺釘吲定到盒子里。電路的各個端子對外連接方式要以方便使用為月的，可以采用與稱重儀表相匹配的插頭線連接的方式(如矩形插頭座、航空插頭等)，也可以從盒子里引兒條導線(圖1為4條，圖2為5條)，以利于和不同的稱重儀表相連接。常用的CD1型矩形9線插頭座的外形如圖4所示，其中左圖為兩種矩形捕座，右圖為矩形插頭。制成的衡器稱重信號發生器的內部結構如圖5所示。制成的衡器稱重信號發生器的外形如圖6所示，其中左圖為主機，右圖為信號插頭線。
